VCR接头作为真空及高纯流体系统中不可或缺的精密连接件，其安装质量直接关系到系统密封性、稳定性和使用寿命。本文基于行业权威技术规范及工程实践经验，系统梳理VCR接头的安装流程、技术要点及质量控制方法，为半导体、生物制药、高能物理等领域的工程技术人员提供标准化操作指南。
VCR接头（Vacuum Coupling Radius Seal）采用金属垫片面密封技术，通过内外螺纹互锁机制压迫金属垫片产生塑性变形，形成无泄漏的金属对金属密封。其核心优势体现在：
密封性能卓越：可在真空至高压范围内实现零泄漏，泄漏率低于1×10⁻¹¹ Pa·m³/s
耐温范围广：工作温度覆盖-200℃至600℃，适用于极端工况
可重复拆装：采用可更换金属垫片设计，支持多次拆装而不损失密封性能
洁净度高：组件经电抛光及清洗处理，表面粗糙度Ra≤0.2μm，满足半导体行业CLASS 1洁净度要求

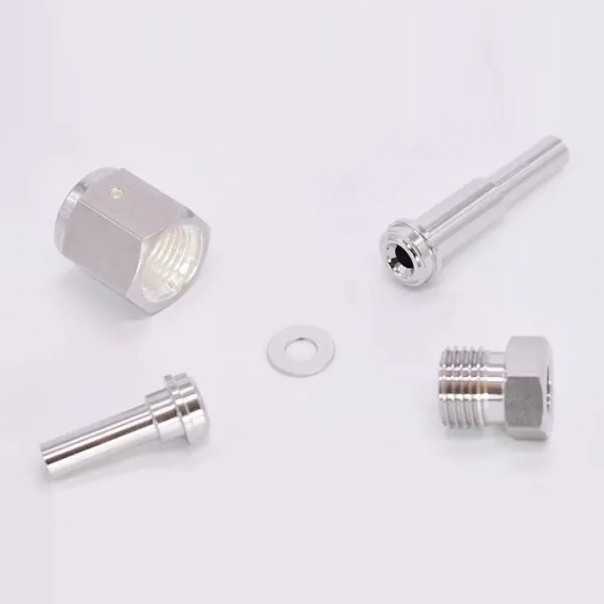

标准VCR接头组件包含：
接头本体（Gland）：分为长型（Long Tube）和短型（Short Tube）
内外螺纹螺母（Male/Female Nut）：需区分公制（如8mm）和英制（如1/4"）规格
金属垫片（Gasket）：分为带爪型（Retained）和无爪型（Nonretained），材质涵盖316L不锈钢、镍基合金（如C-276）、铜合金等
配套TUBE管：需确认管径、壁厚及材质匹配性
专用工具：双端固定扳手（开口尺寸需与螺母六角头匹配）、扭矩限制扳手（精度±3%）
检测设备：真空氦质谱检漏仪（灵敏度≥1×10⁻¹² Pa·m³/s）、压力测试泵（0-10MPa）
环境要求：洁净度CLASS 10000以上，温度15-25℃，湿度≤60%
个人防护：无尘连体服、丁腈手套、护目镜
切割与平口：使用专用切管机进行冷切割，确保端面垂直度≤0.5°，无毛刺、氧化层
去应力处理：对焊接区域进行100mm范围内的退火处理，消除机械加工应力
清洁验证：采用三氯乙烯超声波清洗（频率40kHz，时间15min），随后用高纯氮气（9N级）吹扫干燥
螺母预装：将外螺纹螺母套入待焊接管端，确保螺纹起始端与管端距离≥5mm
焊接工艺：
自动轨道焊（推荐）：采用脉冲TIG焊，氩气纯度≥99.999%，背保护气流量8-10L/min
关键参数：电流80-120A，焊接速度150-200mm/min，层间温度≤150℃
垫片安装：
带爪垫片：卡入接头本体密封槽，确保爪部完全嵌入
无爪垫片：平放入内螺纹螺母密封面，避免倾斜或褶皱
初始定位：手动旋合内外螺纹螺母至接触状态，记录初始角度
扭矩控制：
不锈钢/镍基垫片：最终锁紧扭矩15-20N·m（对应旋转1/8圈）
铜合金垫片：最终锁紧扭矩10-15N·m（对应旋转1/4圈）
标记验证：使用无尘记号笔在螺母六角头划连续直线，确保旋转角度符合规范
目视检查：确认垫片无偏移、螺母螺纹无损伤、焊接接头无气孔裂纹
标记验证：使用量角器测量旋转角度，允许偏差±5°
泄漏测试：
正压测试：充入5bar氦气，保压30min，压降≤0.5%
真空测试：抽至1×10⁻⁶ Pa，氦质谱检漏仪读数≤1×10⁻¹⁰ Pa·m³/s
| 缺陷类型 | 根本原因 | 解决方案 |
|---|---|---|
| 垫片泄漏 | 安装角度不足/垫片损伤 | 重新安装并更换垫片 |
| 螺纹咬死 | 焊接热影响/润滑不足 | 焊接后冷却24h，使用MoS₂润滑剂 |
| 焊接裂纹 | 层间温度过高/保护气不纯 | 严格控制焊接参数，使用5N级氩气 |
选用镍基合金垫片（如Inconel 625）
增加石墨缠绕垫片作为辅助密封
焊接后进行固溶处理（1050℃保温1h，水淬）
安装防松装置（如双螺母、弹簧垫圈）
采用柔性管段隔离振动源
定期（每3个月）进行扭矩复检
执行ASME BPE标准进行表面处理
使用电解抛光工艺（表面粗糙度Ra≤0.08μm）
安装后进行CIP/SIP在线清洗灭菌
垫片更换：每次拆装必须更换新垫片，禁止重复使用
螺纹修复：使用螺纹修复套（如Helicoil）处理磨损螺纹
存储要求：组件需保存在干燥氮气环境中，相对湿度≤30%
寿命评估：建议每5年进行金相检测，评估晶间腐蚀程度
在某12英寸晶圆厂建设中，采用VCR接头构建的特气输送系统实现：
泄漏率：<1×10⁻⁹ Pa·m³/s
安装效率：单接头安装时间≤8min
维护成本：较传统焊接连接降低65%
VCR接头的精密安装是保障系统可靠性的关键环节。通过严格执行标准化流程、实施全过程质量控制、结合先进检测技术，可显著提升连接质量，延长系统使用寿命。随着半导体工艺向3nm节点迈进，对VCR接头的安装精度要求将持续提升，工程技术人员需持续优化工艺参数，推动连接技术向更高水平发展。
